Как определить работу оптического медиаконвертера

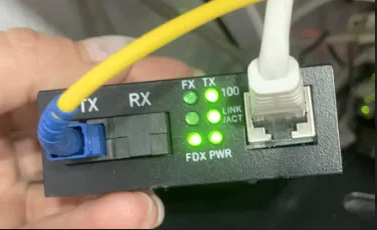

Объясняю по порядку, что означают ваши лампочки (слева направо в каждом ряду):

Верхний ряд (FX — Fiber (оптика)):

1. 1-й индикатор (не светится) — обычно обозначает TX (передача по оптике). Он загорается/мигает только когда конвертер отправляет данные в оптоволокно. Если сейчас нет исходящего трафика (например, вы не качаете файлы), он закономерно погашен.
2. 2-й индикатор (не светится) — обычно обозначает RX (прием по оптике). Он загорается/мигает только когда конвертер принимает данные из оптоволокна. Если с того конца оптики сейчас никто ничего не шлет, он тоже не горит.
3. 3-й индикатор (светится?) — это LINK (наличие оптического соединения). Вот он как раз ДОЛЖЕН гореть (зеленым или желтым) постоянно, если оптический кабель подключен и на том конце включено оборудование.

Средний ряд (TX — Медь (витая пара)):

Здесь индикаторы относятся к обычному кабелю RJ-45 (витая пара).

1. 1-й — FDX (Full Duplex). Обычно горит, если скорость 100 Мбит/с и настроен полный дуплекс.
2. 2-й — PWR (Питание). Должен гореть всегда, если устройство включено в розетку.

Правый столбец (100 и Link/ACT):

• 100 — горит, если скорость по медному кабелю 100 Мбит/с (если не горит — значит 10 Мбит/с).
• Link/ACT — ДОЛЖЕН гореть (или мигать), если медный патч-корд подключен к работающему компьютеру/коммутатору. Если мигает — идет трафик.

Главный вывод по активности линии:

Чтобы линия считалась активной, у вас должны гореть постоянным светом (без мигания) два индикатора:

1. LINK в верхнем ряду (оптика подключена и видит свет с того конца).
2. Link/ACT справа (медный кабель подключен к активному устройству).

Если оба этих индикатора горят — ваша линия активна 100%, даже если первые две лампочки в верхнем ряду погашены (они зажгутся только в момент реальной передачи данных).
